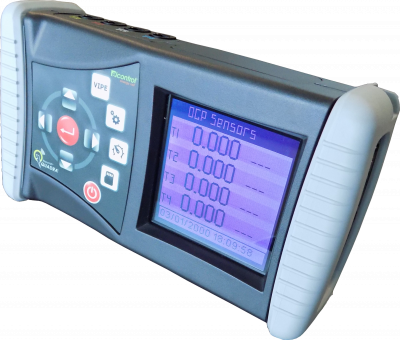

NANOVIP® DGP ™
DISPOSITIVO DE MEDICIÓN REMOTO DE PROPÓSITO GENERAL
Sensores : lee los datos de los transductores (dependiendo de la configuración del usuario) y los envía al dispositivo maestro NANOVIP® QUADRA ™ , los almacena con todos los datos de red global con toda la información está sincronizada. Esta característica es muy útil cuando la campaña calidad energética debe compararse con maquinas o parámetros ambientales específicos. Incluso las mediciones eléctricas también se envían al dispositivo maestro.
Enfriador : este modo se supone que el dispositivo está conectado a los transductores que miden la salida del enfriador (Temperatura entrada, salida y flujo refrigerante), y el canal eléctrico está conectado a la fuente de alimentación del enfriador. DGP es así capaz de calcular en tiempo real la eficiencia del sistema de refrigeración mediante el envío de los datos al maestro NANOVIP® QUADRA ™ e incluirlos en las mediciones globales del sistema.
Bomba : este modo se supone que el dispositivo está conectado a los transductores que miden la salida de la bomba (Presión entrada, salida y el flujo de fluido) y el canal eléctrico está conectado a la fuente de alimentación de la bomba. DGP calcula la eficiencia de la bomba como una función en tiempo real, las transmite al maestro NANOVIP® QUADRA ™ para incluirlas las incluirá en las mediciones globales de la planta.
Suministro : este modo se supone que el dispositivo está conectado a los transductores que miden la entrada del generador (flujo de combustible) y el canal eléctrico está conectado a la salida de potencia del generador. DGP calculará la eficiencia del generador en funcionamiento, las transmite al maestro NANOVIP® QUADRA ™ para incluirlas las incluirá en las mediciones globales del sistema .
Cuando el NANOVIP® DGP ™ está conectado, están disponibles en la pantalla todos los datos y se pueden leer en tiempo real por el dispositivo maestro NANOVIP® QUADRA ™ .
Muy fácil de configurar y de utilizar, ya que sólo requiere una asignación de un papel en la red, establecida por el analizador maestro NANOVIP® QUADRA ™.
NANOVIP® DGP ™ tiene 4 Modo precargados:
MRH ™ analizador de distancia portátil para cualquier tipo de energía y potencia
NANOVIP® DGP ™ es un dispositivo de medición remota para cualquier tipo de energía y potencia en redes MRH ™ ; Puede leer cualquier tipo de transductor ( mA, V o PT ) y enviarlos a un dispositivo maestro NANOVIP® QUADRA ™ que combinará ellos de una manera uniforme con el otro de los parámetros de la red de medición.
NANOVIP® DGP ™ es accionado por un dispositivo maestro NANOVIP® QUADRA ™ en una red MRH ™, puede incluir hasta 5 dispositivos NANOVIP® DGP ™ conectado a un maestro. También posee un canal de medición eléctrica para sistemas monofásicos, bifásicos o trifásicos equilibrados.
La capacidad de medir cualquier tipo de fenómeno (presiones, temperaturas, caudales, etc.), junto con la capacidad de medir la calidad de la energía eléctrica, permite obtener la eficiencia en tiempo real de los sistemas complejos, tales como refrigeradores, bombas, generadores, etc.
Siempre que un sistema que encontramos diferentes tipos de energías, hasta ahora, era imposible obtener una imagen confiable y en tiempo real del balance energético y la calidad de la energía; NANOVIP® DGP ™ excede este límite con la medición de cada tipo de energía o parámetro , mientras que el dispositivo maestro de la red combina todo en un rendimiento global del sistema. El modo de pre-cargado simplifica enormemente las mediciones en las que hay generadores, refrigeradores o bombas en el sistema.
Todas las mediciones están disponibles en la pantalla de la DGP y en el dispositivo maestro.
- Ajuste automático de la conexión de red inalámbrica
- Distancia máxima de punto-a-punto interior: 60m
- Distancia máxima de punto-a-punto de conexión al aire libre: 600m
- Modo de cliente de red mrh
- Un canal eléctrico para redes: monofásico, bifásico, trifásico equilibrado con o sin neutro
- Hasta 4 transductores independientes totalmente configurable
- Transductores interconectados: ma, v o pt
- 4 modos predefinidos: sensores, bomba, enfriador y el suministro
- Lógica de acuerdo con la norma iec 61724
- Puede medir sistemas heterogéneos: hidráulico, químicos, cargas eléctricas energía solar, generadores, sistemas de almacenamiento, etc.
-
Gracias a su tecnología flexible MRH ™ se puede:
- Medir y monitorear todos los parámetros de calidad de la energía en un punto de una planta industrial
- Almacenar datos localmente y compartiros con el dispositivo maestro para el cálculo de los parámetros de red .
- La medición de la eficiencia mecánica, en tiempo real y sincrónica
- Medir cualquier tipo de energía / potencia
- Verificar y evaluar el rendimiento de las bombas, refrigeradores y generadores
- Medir las líneas de CA y / o CC de los dispositivos presentes en una planta
- Medir cualquier maquina o parámetro ambiental, mientras se mantiene la referencia a su consumo / parámetros eléctricos
- Controlar cualquier parámetro en el sistema que es necesario conocer y / o comparar con otros parámetros globales de la planta al mismo tiempo
