Analizador de calidad de energía portátil en redes MRH

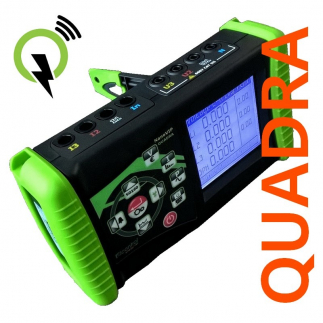

NANOVIPQUADRA DISPOSITIVO MAESTRO

El sistema de medición NANOVIP® QUADRA™ proporciona mediciones:

MULTIPUNTO
NANOVIP® QUADRA™ , gracias a la tecnología MRH™, puede conectarse de forma inalámbrica hasta 5 + 1 dispositivos remotos para recuperar las mediciones y calcular automáticamente los parámetros de la red; al mismo tiempo, se puede acceder a los datos de cualquier dispositivo de la red e iniciar las campañas de medición en todos los puntos.

TIEMPO REAL

NANOVIP® QUADRA™ permite al usuario controlar de forma remota en tiempo real los datos de cualquier punto de medición  distante.

HETEROGÉNEO

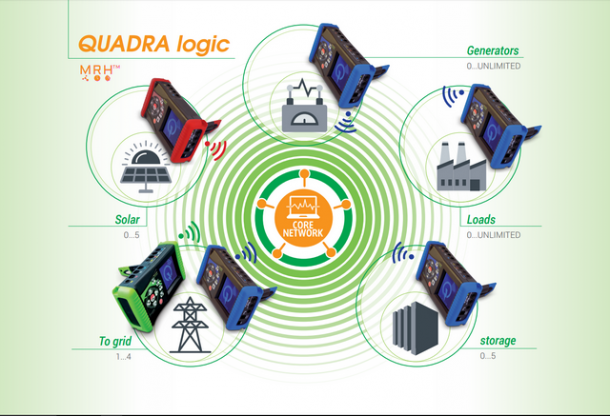

Cada dispositivo remoto puede ser configurado con diferentes roles dentro de la red (Carga, Generador, Solar, etc.) para permitir que el dispositivo QUADRA maestro recoja todas las mediciones y calcule los parámetros globales de la red.

Destacados

NANOVIP® QUADRA™ representa la nueva frontera de analizadores modernos,  implementa la tecnología MRH  que le permite funcionar tanto como un analizador de energía portátil estándar,  como un controlador de una vasta red de medición MRH ™. Puede adaptarse para poder convertirse en un sistema de medición  de eficiencia energética para cualquier sistema de energía (solar, hidráulica, química, térmica, etc).
En modo autónomo incluye todas las características de su pariente NANOVIP® Cube™ , pero con la capacidad de realizar mediciones en red.
Cuando se opera en el modo maestro de una red MRH ™ puede hacer mediciones locales y  simultáneamente recoger otras desde varios puntos  en tiempo real a través de otros dispositivos MRH ™.
La extrema flexibilidad y simpleza de uso son las características más importantes que destacan al analizador maestro NANOVIP® QUADRA

• Ajuste automático de la conexión de red inalámbrica
• La detección automática de dispositivos disponibles
• La configuración automática de la composición de la red
• La distancia máxima de punto-a-punto interior: 60m
• La distancia máxima de punto-a-punto de conexión al aire libre: 600m
• Modo solar independiente y  red de energía solar
• Puede operar en redes: monofásico, de dos fases, la fase trifásico equilibrado con o sin neutro, desequilibrado con o sin neutro
• Análisis de energía completo tradicional (v, i, p, q, s, f, pf, thd%, instantáneo valores / mínima / máxima / promedio, contadores de energía consumida y generada tanto trifásica como para cada fase).
• Puede medir energías: solar,  cargas eléctricas, generadores, sistemas de almacenamiento; múltiples conexiones de red, eólica, ups, inversores, etc.
• Se permite el análisis en tiempo real de los parámetros generales de la calidad de la energía en la red.
• Espectro armónico para cada fase y para el neutro hasta 50 °
• Desequilibrio de las fases de alimentación
• Interrupciones, sobretensiones y  caídas de tensión
• Ensayos de acuerdo con en 50160
• Medición real de la corriente de neutro
• Visualización de formas de onda de las corrientes y tensiones
• 4 franjas tarifarias establecidas con la exhibición de los costes relacionados
• Configuración y visualización de 20 alarmas posibles
• Visualización de la evolución temporal de los parámetros seleccionados (tendencia)
• Verificación automática de la correcta conexión del instrumento
• Realización de campañas de medición a largo plazo (más de 24 de una manera independiente, sin límites si está conectado a la red)
• Multilenguaje
